4 月，存储芯片似乎迎来行业的转折点。
月初，笔者曾报道过闪迪、美光等公司开启涨价潮。月尾，来自市场研究机构的统计数据给这个月存储芯片的价格走势做了总结。
DRAMeXchange 4 月 30 日数据显示，用于个人电脑的通用 DRAM DDR4 8Gb（千兆字节） 产品的固定交易价格为 1.65 美元，较 3 月份上涨 22.22%。用于存储卡和 USB 的 128Gb MLC NAND 闪存的固定交易价格也较 3 月份上涨 11.06%，达到 2.79 美元。
关于价格波动的原因，主要是 IT 设备制造商为应对美国关税风险，急于增加芯片库存，从而推动采购需求。
从当前市场来看，如果要问存储芯片的 「甜蜜点」 何时到来？
笔者认为，当下已至。
DRAM，持续涨价
短短一周，DRAM 市场已有两则涨价消息传出，分别为 SK 海力士与三星电子。
近期，供应链内部消息透露，SK 海力士公司针对其消费级 DRAM 芯片进行了价格调整，上调幅度超过了 10%。另有报道称，SK 海力士计划将 DDR5 DRAM 价格上调 15%-20%。
5 月初，三星电子与主要客户就提高 DRAM 芯片售价达成一致。
其中，DDR4 DRAM 价格平均上涨两位数百分比，具体为 20%;DDR5 DRAM 价格上涨个位数百分比，约为 5%。三星电子已以涨价后的价格与客户签订了 DRAM 供应合同，并称整个半导体行业的 DRAM 价格都在上涨。这是三星电子今年首次上调 DRAM 价格，也是近一年来的首次。
业内人士表示，尽管去年半导体市场面临供应过剩的挑战，但随着主要生产商减少产量，市场供应量已有所缩减。当前，随着三星启动涨价，新一轮合同谈判正在紧锣密鼓地进行中。
然而，涨价仅仅是 DRAM 市场当前表现的其中一种，该市场的变化，并非止步于此。
DRAM 竞争，开始分层
DRAM 市场的竞争格局，便是最显眼的变化之一。
今年 2 月，市场消息称，三星、SK 海力士和美光等主要 DRAM 制造商逐步计划在 2025 年下半年终止 DDR3 和 DDR4 内存的生产。这一决策是由于对 HBM（高带宽内存） 和 DDR5 等最新内存技术的需求增加，以及 DDR3 和 DDR4 内存收益性的下降所驱动的。
预计从 2025 年夏季开始，由于这些主要厂商的退出，市场上 DDR3 和 DDR4 的供应将显著减少，可能导致实际的供应短缺情况。
具体来说，SK 海力士于 2023 年年底，停止供货 DDR3，并于 2024 年第三季度将 DDR4 的生产比重降至 30%，第四季度更降至 20%。三星于 2024 年第二季停产 DDR3，并持续减少 DDR4 产能，转向 DDR5 与 LPDDR5 等高阶产品。
另外，中国台湾最大 DRAM 芯片制造商南亚科目前产能主力也开始大幅转向 DDR4 及 DDR5，DDR3 仅接受客户代工订单。
不过从近日的市场现状来看，芯片巨头的 DDR4 的减产动作或许并不会太快，毕竟这些公司还在近日逐步调涨产品价格，这也从另一方面证明目前市场对于 DDR4 的需求较为旺盛。
在 DDR5、HBM 领域，国产存储公司的竞争能力有限，单随着国际厂商的逐步退出 DDR3 及 DDR4 市场，国产存储有望凭借成本优势承接这部分市场需求。
DDR3 主要应用于液晶电视、数字机顶盒、WiFi 路由器、扫地机器人、网络交换器等消费电子与网络通讯等领域。聚焦国内产业链，中国大陆 DDR3 产品性能比肩海外厂商，Fabless 厂商如兆易创新、北京君正、东芯股份均主要发力 DDR3 和小容量 DDR4。
DRAM 龙头，易主
根据近日多方研究机构发布的统计报告，均显示在 SK 海力士与三星的 DRAM 市场份额争夺战中，SK 海力士首次登顶，终结三星长达四十多年的市场统治地位。
据行业研究机构 Counterpoint 发布的 2025 年第一季度 DRAM 内存市场份额报告显示，SK 海力士在该季度首次超越三星电子，占据市场第一的位置。这一成果主要得益于其在 HBM 领域的突出表现。
数据显示，2025 年第一季度，全球三大 DRAM 厂商——SK 海力士、三星电子和美光科技分别占据了 36%、34% 和 25% 的市场份额，其余厂商则分享了剩余的 5%。在 HBM 细分市场中，SK 海力士更是占据了 70% 的主导地位。
随后，CFM 也发布了统计数据，在 AI 服务器需求与 PC 和移动需求复苏推动下，叠加关税触发的部分补库存需求的共同影响，2025 年一季度 DRAM 整体表现优于预期，全球 DRAM 市场规模同比增长 42.5% 至 267.29 亿美元，环比减少 8.5%。期间，SK 海力士凭借在 HBM 领域的绝对优势，以 36.7% 的市场份额首度登顶全球 DRAM 市场第一。
王座易主的硝烟未散，存储赛道已掀起更残酷的技术角力。
为了提前克服 DRAM 扩展限制并引领下一代内存制造，几大科技巨头均在不断开发新的内存技术，以期在接下来的存储之争中再拔头筹。
DRAM，新技术角力
- DRAM，迈入 EUV 时代
首先看看三大存储芯片巨头在先进制程节点的竞争现状。
自 2016 年以来，DRAM 就一直在 10nm 级别 （19nm 到 10nm，或 1X） 徘徊，三大存储厂商 （三星、SK 海力士和美光） 也都推出了多代的工艺。
当中的每一次升级，都涉及在某些维度上减小 DRAM 单元尺寸，以实现增加密度和降低功耗的目的。
存储业界关于制程的命名规则比较特殊叫做：1x、1y、1z 等。 1X nm 节点在 16-19nm 之间，1Y nm 在 14-16nm 之间，1Z 大概是 12 到 14nm。
1α则是 DRAM 制程在 1z 之后的一个演进，根据现阶段所知的消息，1α的制造工艺大致对应于 10-12nm 的工艺。 1α-nm 可能对应的是更小的 12~14nm，1β-nm 可能对应的是 10~12nm，1γ-nm 可能对应的是 10nm。
如今，这一技术竞赛已经打到 10nm 及以下。
据韩媒 ETNews 报道，三星电子为应对其 12nm 级 DRAM 内存产品在良率和性能方面的双重挑战，已决定在改进现有 1b nm 工艺的同时，从头设计新版 1b nm DRAM，该项目被命名为 D1B-P。同时他们还调整了第六代 10 纳米级 （1C）DRAM 的开发计划。
另一方面，三星电子的第六代 10 纳米级 1c DRAM 制程开发进度出现延迟。原本计划在 2024 年 12 月将 1c nm 制程 DRAM 的良率提升至 70%，达到结束开发工作、进入量产阶段所需的水平，但实际情况是，尽管三星在 2023 年末成功制得 1c nm DRAM 的良品晶粒，整体良率却无法满足要求。据市场人士透露，三星计划在未来六个月内将良率提升至约 70%。
三星上代 1b nm 内存于 2022 年 10 月完成开发、2023 年 5 月量产，若按新计划，1c DRAM 开发结束时间定于 2025 年中，量产则可能延后到 2025 年底，两代 DRAM 工艺间的间隔会来到约 2.5 年，这明显长于 1.5 年的业界一般开发周期。
三星的竞争对手 SK 海力士已于 2024 年 8 月底宣布完成 1c DRAM 开发，并计划在 2025 年 2 月开始量产 1c nm DRAM 芯片，成为全球首家运用 1c nm 工艺生产 DRAM 芯片的存储器供应商。
今年 2 月，美光宣布，该公司在业界率先向生态系统合作伙伴和特定客户交付了专为下一代 CPU 设计的 1γ（1-gamma）、第六代 （10 纳米级）DRAM 节点 DDR5 内存样品。1γ DRAM 的这一里程碑建立在美光之前 1α（1-alpha） 和 1β（1-beta）DRAM 节点领导地位的基础上，旨在提供创新，为未来计算平台提供支持，从云端到工业和消费应用，再到边缘 AI 设备，如 AI PC、智能手机和汽车。
在推进技术迭代的过程中，EUV 吸引到各方注意。
按照 SK 海力士的说法，半导体行业一直在准备以 EUV 光刻机实现 10 纳米级规模的工艺。通过利用 13.5nm 波长的光，EUV 光刻机较之现有的 193nm 的 ArF 实现更精细的半导体电路图案，而无需进行多重图案化。借助这种方式，能将处理步骤的数量减少了，因此制造时间比当前的多重图案化技术 （如四重图案化技术 (QPT)） 更短，从而使 EUV 成为迄今为止唯一的突破。
早在 2020 年，存储芯片巨头就已经关注到 EUV 在未来先进制程制造中的便利性。
三星是三大存储原厂中首先引入 EUV 的企业，2020 年 3 月，三星宣布采用 EUV 光刻设备制造 10nm DRAM 芯片，并在同年交付 100 万个基于 EUV 技术的 10 纳米级 (D1x) DDR4 DRAM 模组 。2021 年 10 月，三星正式量产 14nm EUV DDR5 DRAM 。
据悉，三星为稳定 EUV 工艺，不仅配置了超过 30 台 EUV 设备 （全球最大规模），还成立专项工作组，由前英特尔专家李尚勋主导光刻胶材料研发和光源优化。其内部数据显示，通过改进掩模保护膜和缺陷检测算法，近期 EUV 层良率已提升至 85% 以上。
此外，三星电子计划在其华城园区安装首台来自 ASML 的 High-NA EUV（极紫外光刻） 光刻机。
2021 年 2 月，SK 海力士完成了首个用于 DRAM 的 EUV 晶圆厂 M16，正式引入 EUV 光刻设备，并在同年 7 月宣布量产 1a nm 工艺的 8 千兆的 LPDDR4 EUV DRAM 。
SK 海力士则采取渐进式扩张，通过与美国应用材料公司合作开发混合式光刻方案，试图平衡成本与性能。其采取了更为保守的策略。尽管在 D1c DRAM 中计划应用超过五层 EUV 工艺。据悉，当下已有 10 多台 EUV 光刻机在利川的 M16 工厂运作。在去年的组织调整中，SK 海力士解散了原本独立运作的 EUV 技术小组，并将其并入了未来技术研究院。 这一调整彰显了 SK 海力士专注于长远技术突破的决心，而非仅仅追求短期产量的提升。
在 SK 海力士的计划里，High-NA 自然必不可少，目前 SK 海力士正在计划加大对下一代 EUV 光刻设备的投入。
与其他半导体大厂相比，美光并不急于为 DRAM 芯片生产导入 EUV（极紫外光） 设备，其 DRAM 芯片产品皆采用 DUV（深紫外光） 光刻机制造。一直到 2024 年，才有报道称美光计划在其 10 纳米级的 1γ 制程技术上进行 EUV 光刻技术试生产，预计 2025 年大规模量产 。现阶段，美光正在日本广岛工厂开发相关制造技术 。美光选择在此时引入 EUV 技术，主要因为 DRAM 先进制程不断朝 10nm 级别迈进，传统光刻技术已难以满足生产需求。
- 3D DRAM 成为潮流
除了制程工艺微缩，3D DRAM 技术正逐渐崭露头角，被视为存储芯片行业未来发展的重要方向之一。
3D DRAM 技术的出现，源于传统二维 DRAM 架构在面对不断增长的存储需求时逐渐显露出的局限性。随着电子设备对存储容量和性能的要求日益提高，传统 DRAM 在存储密度、读写速度和功耗等方面面临着严峻挑战。为了突破这些限制，半导体行业借鉴了 NAND Flash 的 3D 堆叠技术经验，开始探索将 DRAM 从二维平面向三维立体架构转变。

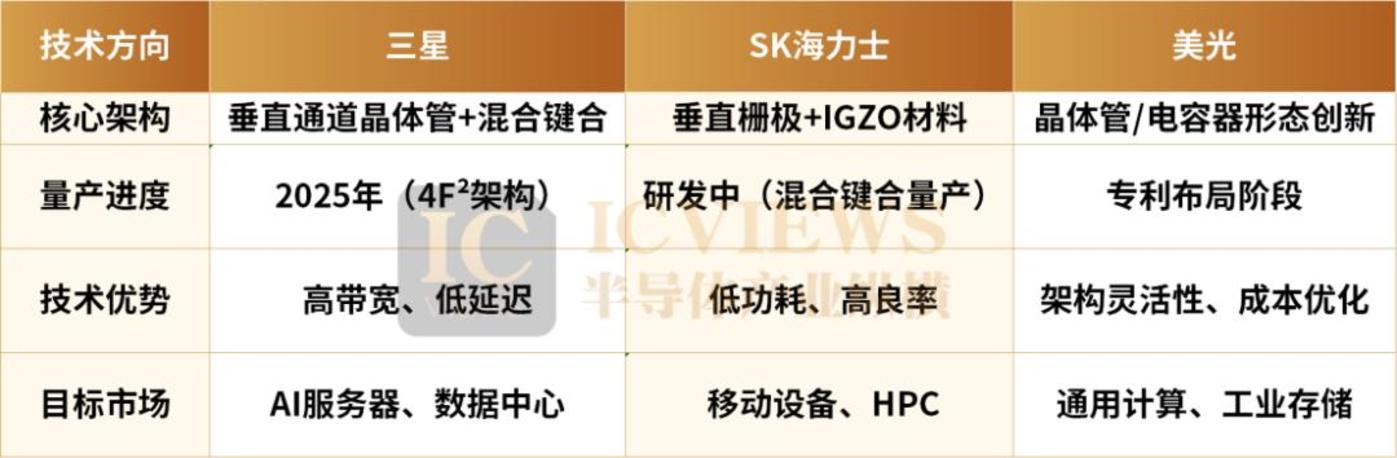

在 3D DRAM 技术领域，三星、SK 海力士和美光三大存储巨头均已展开布局，但技术路径与命名体系存在差异。
三星是垂直堆叠技术引领者，通过垂直通道晶体管 （VCT） 技术，将晶体管垂直排列，使单元面积缩小 30%，并结合铪锆氧化物 （HZO） 材料优化电荷存储性能。目前其已成功研发 128Gb 容量的 3D X-DRAM 样品，计划 2025 年推出基于 4F²架构的商用产品，目标 2030 年前将单颗芯片容量扩展至 1Tb。
该技术的优势为高带宽、低延迟，单位面积存储容量较传统 2D DRAM 提升 3 倍以上。
据韩媒近日的最新报道，三星半导体 （DS） 部门的管理层已制定了明确的 VCT DRAM 量产路线图，并正式启动相关工作。正如上文所言，三星正在量产第五代 10 纳米级 DRAM，并计划在今年实现第六代产品的量产，在确定了明年开发第七代产品的时间表后，三星最终选择了 VCT DRAM 作为第八代产品的开发方向。
SK 海力士自然不会在新一轮技术竞赛中落后，该公司采用垂直栅极 （VG） 技术。去年在 「VLSI 2024」 大会上展示了 5 层堆叠 3D DRAM 原型，并宣布实现了 56.1% 的良率。
其研究论文，指出实验中的 3D DRAM 显示出与目前使用的 2D DRAM 相似的特性，这是海力士首次披露其 3D DRAM 开发的具体数据和运行特性。此外，海力士还在研究将 IGZO 材料应用于 3D DRAM，以解决带宽和延迟方面的挑战。IGZO 是由铟、镓、氧化锌组成的金属氧化物材料，大致分为非晶质 IGZO 和晶化 IGZO。
美光在 2019 年就开始了 3D DRAM 的研究工作。截止 2022 年 8 月，美光已获得了 30 多项 3D DRAM 专利。相比之下，美光专利数量是三星和 SK 海力士这两家韩国芯片制造商的两三倍。美光于 2023 年末在 IEEE IEDM 会议上披露了其 32Gb 3D NVDRAM（非易失性 DRAM） 研发成果。不过根据外媒 Blocks & Files 从两位受采访的行业分析师处得到的消息，这一突破性的新型内存基本不可能走向商业化量产道路，但其展现的技术进展有望出现在未来内存产品之中。
